La gestion du climat intérieur dans les bâtiments tertiaires et industriels repose sur un équilibre entre renouvellement d’air, confort thermique et maîtrise de la facture énergétique. La centrale de traitement d’air (CTA) ne se limite plus à la simple ventilation ; elle agit comme un vecteur de calories. Lorsqu’on parle de CTA chauffage, on désigne la capacité d’un système à conditionner l’air extérieur ou recyclé pour atteindre une température de consigne précise avant sa diffusion dans les locaux.
Comment une centrale de traitement d’air assure-t-elle le chauffage ?

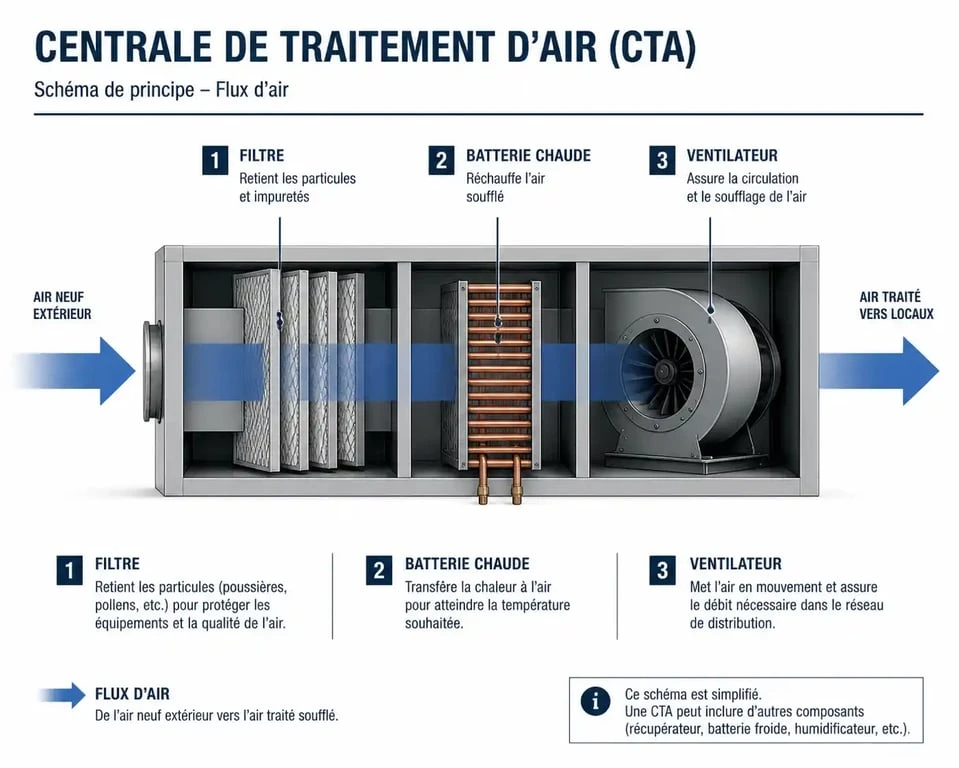

Le rôle premier d’une CTA consiste à modifier les caractéristiques de l’air, notamment sa température, son hygrométrie et sa pureté. Pour chauffer, l’équipement utilise des composants spécifiques capables de transformer un flux d’air froid en une source de chaleur homogène.
La batterie chaude : l’élément central du transfert thermique
La batterie chaude est l’échangeur thermique principal situé dans le caisson. Elle fonctionne selon plusieurs technologies. La plus répandue est la batterie à eau chaude, reliée à une chaudière ou une pompe à chaleur, où l’air se réchauffe en traversant un réseau de tubes à ailettes. Il existe également des batteries électriques, souvent réservées à l’appoint ou aux petites installations, ainsi que des batteries à détente directe couplées à un groupe frigorifique réversible.
L’importance de la filtration et de la ventilation
Pour garantir l’efficacité du chauffage, l’air doit circuler librement. Les filtres retiennent les poussières susceptibles d’encrasser les ailettes de la batterie chaude, ce qui réduirait le rendement thermique. Le ventilateur de soufflage propulse ensuite cet air réchauffé vers les gaines de distribution, assurant une pression suffisante pour atteindre chaque zone du bâtiment.
La régulation : le cerveau du système
Un système de chauffage par CTA repose sur une régulation précise. Grâce à des sondes placées à la reprise, au soufflage ou à l’extérieur, l’automate ajuste l’ouverture de la vanne trois voies de la batterie chaude. Ce pilotage évite les pics de consommation et maintient une température stable, indépendamment des conditions climatiques extérieures.
Les différents types de CTA pour optimiser le chauffage
Le choix de l’architecture de la machine impacte la performance globale du chauffage. Selon la configuration du bâtiment et les objectifs d’économies d’énergie, plusieurs modèles se distinguent sur le marché.
| Type de CTA | Principe de fonctionnement | Performance énergétique |
|---|---|---|
| CTA Simple Flux | Insuffle ou extrait l’air sans échange entre les flux. | Faible (pertes thermiques importantes) |
| CTA Double Flux | Gère simultanément l’extraction et l’insufflation. | Élevée (grâce à l’échangeur) |
| CTA avec Recyclage | Mélange une partie de l’air vicié chaud avec l’air neuf. | Moyenne à élevée selon le taux de mélange |
Le modèle double flux : la référence en économie d’énergie
La CTA double flux est devenue la norme dans les constructions modernes. Son atout principal réside dans son échangeur thermique, à plaques ou rotatif. Avant d’être rejeté à l’extérieur, l’air vicié chaud croise l’air neuf froid sans se mélanger. La chaleur est transférée à l’air entrant, ce qui permet de le préchauffer gratuitement. Dans certains cas, l’échangeur récupère jusqu’à 90 % des calories, limitant ainsi l’usage de la batterie chaude.
La modularité des caissons de mélange
Dans les environnements où le renouvellement d’air total n’est pas une exigence sanitaire stricte, comme certains entrepôts, le caisson de mélange sert de soupape énergétique. En réinjectant une portion de l’air intérieur déjà chauffé dans le flux de soufflage, on réduit la puissance demandée à la chaudière ou à la pompe à chaleur. Cette flexibilité permet de s’adapter en temps réel à l’occupation des locaux ou aux conditions climatiques, évitant au système de fonctionner en surrégime pour compenser l’entrée d’un air extérieur glacial.
L’intégration de la CTA dans un système CVC global
Une centrale de traitement d’air s’inscrit dans un écosystème complexe appelé CVC (Chauffage, Ventilation, Climatisation). Sa synergie avec les autres équipements définit l’efficacité énergétique du bâtiment.
Couplage avec les pompes à chaleur (PAC)
L’association d’une CTA avec une pompe à chaleur air-eau ou eau-eau représente une solution performante pour le chauffage tertiaire. La PAC fournit l’eau chaude à basse température nécessaire à la batterie, tandis que la CTA assure la diffusion homogène. Ce couplage permet de bénéficier des excellents coefficients de performance (COP) des pompes à chaleur tout en profitant de la filtration haute efficacité de la centrale.
Système « Tout Air » vs Systèmes Mixtes
Dans un système « tout air », la CTA supporte l’intégralité des déperditions thermiques du bâtiment. Dans les systèmes mixtes, la CTA assure le renouvellement d’air et un chauffage de base, tandis que des émetteurs terminaux comme les ventilo-convecteurs, radiateurs ou plafonds chauffants complètent l’apport de chaleur zone par zone. Cette seconde option offre souvent un confort plus personnalisé pour les occupants de bureaux individuels.
Maintenance et points de vigilance pour un chauffage pérenne
Une installation de chauffage par CTA nécessite un entretien régulier pour maintenir ses performances. Pour garantir une chaleur saine et un coût d’exploitation maîtrisé, plusieurs points doivent être surveillés.
Le remplacement des filtres est prioritaire : un filtre colmaté augmente la perte de charge, force le ventilateur à consommer plus d’électricité et réduit le débit d’air sur la batterie chaude, provoquant parfois des mises en sécurité par surchauffe. L’entretien de l’échangeur est également vital, car les poussières fines s’accumulent dans les ailettes, freinant le transfert de calories.
La vérification de la vanne de régulation permet d’éviter un chauffage permanent ou une absence totale de chaleur, souvent dus à un mauvais calibrage. Enfin, l’étanchéité des gaines est essentielle : les fuites d’air dans les réseaux de distribution sont des ennemis invisibles du rendement. L’air chaud produit par la CTA doit arriver à destination sans se perdre dans les faux-plafonds.
La centrale de traitement d’air dépasse la simple fonction de ventilation. En mode chauffage, elle combine ingénierie thermique et gestion de la qualité de l’air pour offrir un environnement optimal. Par la récupération de chaleur sur air extrait ou l’utilisation de batteries haute performance, elle demeure le levier principal pour concilier confort des usagers et respect des objectifs de décarbonation des bâtiments.
