Dans une installation électrique, les fils de phase, neutre et terre n’ont pas le même rôle, même s’ils se retrouvent souvent côte à côte dans une prise, un interrupteur ou un tableau. Les distinguer correctement permet de comprendre pourquoi un appareil fonctionne, pourquoi une protection se déclenche et pourquoi certaines erreurs de raccordement peuvent devenir dangereuses.
Avant toute vérification, une règle prime : on ne manipule jamais des conducteurs sous tension. Couper le courant au disjoncteur général, vérifier l’absence de tension avec un appareil adapté et faire intervenir un électricien en cas de doute restent les bons réflexes. Les explications qui suivent servent à comprendre, diagnostiquer et dialoguer avec un professionnel, pas à improviser une intervention risquée.
Le rôle de chaque conducteur dans le circuit
La phase : le conducteur actif
La phase est le fil qui apporte la tension électrique jusqu’à l’appareil. Dans une installation domestique courante, c’est elle qui présente environ 230 V par rapport au neutre. On l’appelle conducteur actif parce qu’elle peut alimenter directement un récepteur : lampe, radiateur, four, chargeur ou machine.
Concrètement, lorsqu’un interrupteur commande une lampe, il coupe généralement la phase. C’est logique : si l’interrupteur est ouvert, la partie située après lui n’est plus alimentée. Une phase mal identifiée peut donc laisser un équipement sous tension alors qu’on croit l’avoir isolé, ce qui augmente fortement le risque de choc électrique lors d’une intervention.
Le neutre : le retour indispensable
Le neutre ferme le circuit. Il permet au courant de revenir vers le réseau après avoir traversé l’appareil. Dans l’usage quotidien, il est souvent perçu comme moins dangereux que la phase, mais cette idée doit être nuancée : un neutre mal raccordé, interrompu ou soumis à un défaut peut présenter une tension inattendue.
Le neutre est relié à la terre en amont du réseau, notamment au niveau de la distribution électrique, mais cela ne veut pas dire qu’il remplace le conducteur de terre dans le logement. Dans le circuit final, neutre et terre ont deux fonctions différentes : l’un participe au fonctionnement normal, l’autre à la sécurité.
La terre : la protection des personnes
La terre sert à évacuer un courant de défaut vers le sol. Si un fil de phase touche accidentellement la carcasse métallique d’un appareil, le conducteur de terre offre un chemin de fuite prévu pour cela. Associé à un dispositif différentiel, souvent 30 mA sur les circuits sensibles d’un logement, il favorise la coupure rapide de l’alimentation.
Sans terre efficace, une carcasse métallique peut rester dangereusement sous tension. C’est pourquoi la prise de terre n’est pas un fil en plus optionnel : elle participe directement à la protection des personnes contre l’électrisation et l’électrocution.
Reconnaître phase, neutre et terre sans se fier au hasard
Les couleurs normalisées

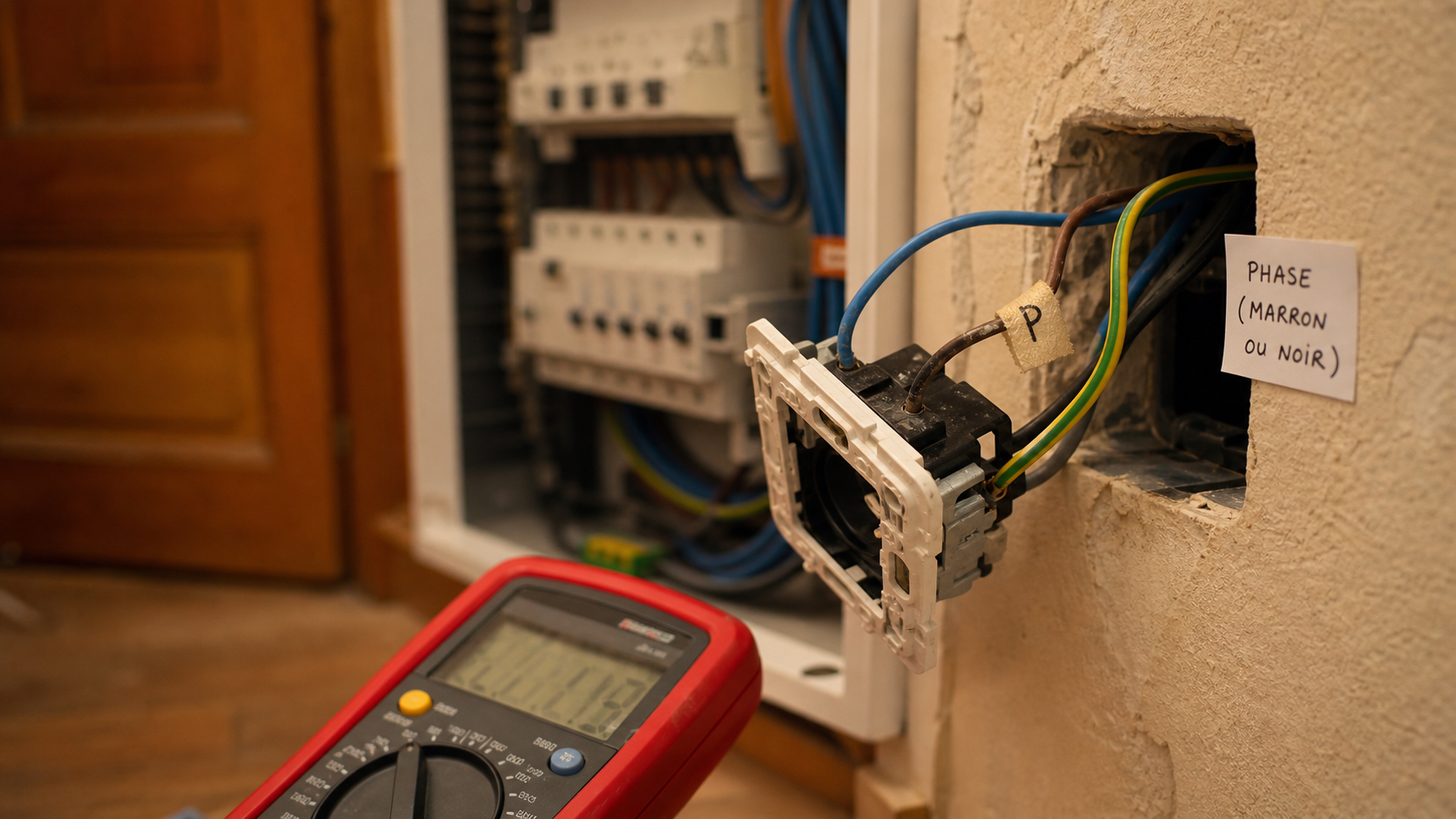

Dans une installation récente ou correctement rénovée, les couleurs aident à identifier les conducteurs. Le neutre est bleu. La terre est vert et jaune. La phase peut être marron, rouge, noire ou parfois d’une autre couleur autorisée, à condition de ne pas utiliser le bleu ni le vert-jaune pour cet usage.
Guide officiel de prévention des risques électriques : Découvrez les mesures essentielles pour éviter les contacts directs et indirects avec des installations sous tension et garantir votre sécurité.
| Conducteur | Couleur habituelle | Fonction principale |
|---|---|---|
| Phase | Marron, rouge ou noir | Apporte la tension à l’appareil |
| Neutre | Bleu | Assure le retour du courant |
| Terre | Vert et jaune | Protège en cas de défaut d’isolement |
Attention toutefois aux installations anciennes, aux bricolages successifs et aux extensions mal repérées. Une couleur peut avoir été mal utilisée. Le repérage visuel est un indice, pas une preuve absolue. La mesure et la cohérence du câblage restent indispensables.
Dans une prise électrique
Sur une prise avec broche de terre, la terre correspond à la broche apparente ou aux contacts latéraux selon le type de prise. La phase et le neutre sont dans les deux alvéoles. Leur position droite ou gauche peut varier selon les habitudes de câblage et le pays, même si certains professionnels cherchent à conserver une cohérence dans tout un bâtiment.
Le bon sens consiste donc à ne jamais conclure que la phase est forcément à droite ou que le neutre est forcément à gauche sans vérification. Pour un appareil classique, l’inversion phase-neutre n’empêche pas toujours le fonctionnement, mais elle peut poser problème sur certains équipements, sur des interrupteurs, des chaudières, des dispositifs électroniques ou lors d’une maintenance.
Mesurer les tensions : valeurs normales et signaux d’alerte
Avec un multimètre, mais avec méthode
Pour mesurer une tension sur une prise, on utilise un multimètre réglé en tension alternative, sur un calibre supérieur à 240 V. Les pointes de touche doivent être en bon état, isolées, et tenues sans contact avec les parties métalliques. Si vous n’êtes pas à l’aise avec ce geste, mieux vaut ne pas le faire : la mesure se réalise sous tension et exige de la prudence.
Les mesures les plus courantes sont simples à interpréter. Entre phase et neutre, on attend environ 230 V. Entre phase et terre, on retrouve généralement une valeur proche, autour de 230 V. Entre neutre et terre, la valeur idéale est proche de 0 V, avec parfois de très faibles écarts selon la longueur des câbles, la charge du circuit ou la qualité des liaisons.
| Mesure | Valeur attendue | Interprétation |
|---|---|---|
| Phase – Neutre | Environ 230 V | Alimentation normale du circuit |
| Phase – Terre | Environ 230 V | Terre présente et référence cohérente |
| Neutre – Terre | Proche de 0 V | Situation normale si l’écart reste faible |
Quand la tension neutre-terre devient suspecte
Une tension de quelques volts entre neutre et terre peut apparaître dans certains contextes, mais elle mérite attention si elle devient stable, élevée ou associée à des symptômes : disjonctions, picotements au toucher d’un appareil, variateur instable, lampe qui scintille, odeur de chaud ou fonctionnement irrégulier d’un équipement.
À partir d’environ 2 V, une vérification peut être pertinente si le phénomène se répète ou concerne plusieurs prises. Une valeur nettement plus haute, par exemple plusieurs dizaines de volts, n’est pas à banaliser. Elle peut signaler un neutre mal serré, une terre défectueuse, un défaut d’isolement ou un problème de continuité. Une tension très élevée entre neutre et terre, proche de 100 V dans certains cas de défaut, impose l’arrêt de l’usage du circuit et l’appel à un professionnel.
Un circuit électrique se comporte un peu comme un système à ressort : tant que les appuis sont solides, l’énergie circule dans le cadre prévu ; dès qu’un point de connexion se relâche, la tension se reporte ailleurs et produit des effets inattendus. Un bornier mal serré, une barrette de terre oxydée ou un neutre partagé de manière incorrecte peuvent ainsi déplacer le problème au lieu de le rendre visible immédiatement. C’est ce qui explique certaines pannes intermittentes : tout semble fonctionner, puis un appareil puissant démarre, la charge change, et l’anomalie ressort soudain par une mesure étrange ou un déclenchement différentiel.
Les risques d’un mauvais raccordement
Inversion, absence de terre et serrage insuffisant
L’inversion phase-neutre n’est pas toujours spectaculaire : une lampe peut s’allumer, une prise peut alimenter un chargeur, et pourtant le câblage reste discutable. Le risque apparaît surtout lors de la coupure, de la maintenance ou avec des appareils qui exigent un repérage précis. Un interrupteur placé sur le neutre au lieu de la phase peut laisser la douille ou l’équipement sous tension même éteint.
L’absence de terre est plus préoccupante encore pour les appareils à carcasse métallique. En cas de défaut interne, le courant de fuite ne s’évacue pas correctement. Le différentiel peut ne pas réagir comme prévu, ou réagir trop tard selon la configuration du défaut. Quant au mauvais serrage, il provoque échauffements, arcs électriques, coupures intermittentes et vieillissement prématuré des connexions.
Le rôle du différentiel 30 mA
Le dispositif différentiel compare le courant qui part par la phase et celui qui revient par le neutre. S’il détecte une différence, cela signifie qu’une partie du courant s’échappe ailleurs, potentiellement à travers une personne ou via la terre. Le seuil de 30 mA est conçu pour renforcer la protection des personnes dans les circuits concernés.
Un différentiel qui déclenche n’est donc pas un ennemi à contourner. Il signale un déséquilibre. Réarmer sans chercher la cause, débrancher la terre d’un appareil ou remplacer une protection par un calibre inadapté sont de mauvaises réponses. La bonne démarche consiste à isoler le circuit en cause, repérer l’appareil défectueux si possible, puis faire contrôler l’installation.
Que faire en cas d’anomalie ou de doute ?
Si une mesure semble incohérente, commencez par vérifier que le multimètre est bien réglé, que les pointes de touche sont correctement placées et que la mesure est répétée sur une autre prise du même circuit, puis sur un autre circuit. Cela permet de distinguer un défaut local d’un problème plus large.
- Une seule prise est concernée : suspectez un raccordement interne, un fil desserré ou une prise endommagée.
- Plusieurs prises du même circuit sont concernées : le problème peut venir d’une boîte de dérivation, d’un disjoncteur divisionnaire ou d’un conducteur commun.
- Toute l’installation est concernée : il faut envisager un défaut de terre général, un problème au tableau ou une anomalie côté alimentation.
- Un appareil déclenche systématiquement le différentiel : il peut présenter un défaut d’isolement et doit être contrôlé avant réutilisation.
En présence de picotements, d’odeur de brûlé, de traces noires autour d’une prise, de déclenchements répétés ou d’une tension neutre-terre anormalement élevée, coupez le circuit concerné et contactez un électricien qualifié. Une installation électrique fiable ne se résume pas à avoir du courant : elle doit aussi évacuer les défauts, protéger les occupants et rester cohérente dans le temps.
Comprendre phase, neutre et terre aide à poser les bons mots sur un problème et à éviter les conclusions hâtives. Pour une simple lecture, les couleurs et les mesures donnent déjà de précieux repères. Pour une modification, un remplacement de tableau ou une recherche de défaut, l’intervention d’un professionnel reste la solution la plus sûre.
